一、產品簡介

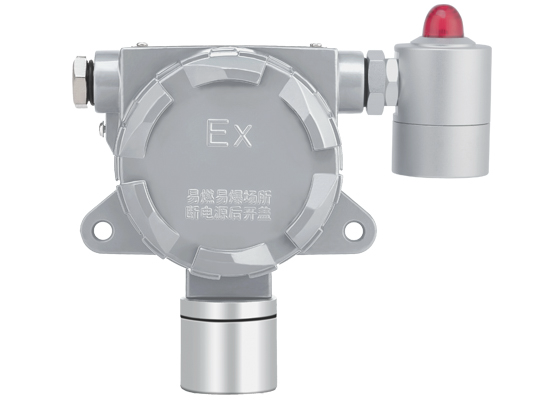

SGA-500E-C2H3CLO一氯乙醛氣體檢測儀又叫一氯乙醛氣體泄漏報警器、一氯乙醛氣體探測器；是深國安電子運用十多年技術經驗，獨立研發生產的一款固定式、無顯示型一氯乙醛氣體檢測儀；24V工業用電，支持24小時在線監測；產品運用當前最先進的微電子處理技術，搭配國外原裝進口一氯乙醛氣體傳感器，可快速、準確地檢測目標氣體；輸出基于MODBUS通訊協議的RS485信號，方便客戶使用；現場氣體泄漏達到預設報警點時，會自動發出85dB以上本地聲光報警、提醒人員安全撤離；還可選配開關量信號，與風機、切斷閥等設備進行聯動、自動處置險情；本質安全型電路設計，配備鋁合金防爆外殼，即使惡劣環境下，也能安全使用。（防爆證號：CNEx19.1790X）
SGA-500E- C2H3CLO一氯乙醛氣體檢測儀的采樣方式默認氣體擴散式，并可免費選配升級為泵吸式、管道式等專用氣杯。基本檢測原理為當目標氣體進入氣體探頭部分后，內部的傳感器會第一時間發出感應。傳感器根據氣體濃度的高低會產生一定電量信號。該信號經過電路放大處理后，由CPU經過AD采樣、溫度補償、智能計算后，輸出精準的4－20mA電流信號、RS485通訊信號、0－5V電壓信號、ZIGBEE、NRF、WIFI、GPRS無線信號等。客戶可通過采集這些信號，與深國安公司的SGA-800A、SGA-800B、SGA-800C系列氣體報警控制主機、PLC、DCS、上位機等系統配套使用,進行報警、數據再處理。
別名：
無顯示一氯乙醛氣體探測器、C2H3CLO氣體傳感器、一氯乙醛氣體檢測儀、一氯乙醛氣體泄漏報警器、一氯乙醛氣體探測器、隔爆型氣體檢測報警裝置、RS485輸出一氯乙醛變送器、一氯乙醛氣體檢測模塊、一氯乙醛氣體檢測分析儀
二、產品特點
● 本質安全型電路設計、安全可靠；
● 國外原裝進口氣體傳感器，反應速度快、誤差率低、抗干擾能力強；
● 500多種氣體，多種量程、多種信號輸出可供選擇；
● 強大的聲光報警功能，聲響在85dB以上；
● 客戶可根據需要，通過控制器設定檢測儀的報警點；
● 自帶全量程溫濕度補償和數據修正功能，大大提高了產品的精度度和穩定性；
● 1組繼電器（開關量信號）信號輸出，方便與風機或電磁閥的控制設備聯動使用；
● 可通過調節可調電阻，設置零點和氣體標定工作；
● 獨特的結構設計，安裝布線簡單方便，節約成本。
● 鋁合金鑄體防爆外殼，安全耐用；
● 防爆證等級：ExdIICT6 Gb
● 防爆證編號：CNEx19.1790X
● 防護等級：IP66
三、產品參數
檢測氣體 | 一氯乙醛 | ||
化 學 式 | C2H3CLO | ||
檢測原理 | 電化學、催化燃燒、半導體、紅外線 | ||
量 程 | 0－50、100、1000、5000PPM、0-100%LEL（更多量程請來電咨詢） | ||
分 辨 率 | 0.1、1PPM、0.1%LEL可選（根據量程和傳感器而定） | ||
檢測方式 | 氣體擴散式（可免費升級為管道式、泵吸式） | ||
安裝方式 | 靠墻面安裝（離氣體泄漏源最近的地方） | ||
輸出信號 | RS485通訊信號（可選配4－20mA、0－5V、RS232等其它信號） | ||
設計標準 | GB 50493-2009《石油化工企業可燃氣體和有毒氣體檢測報警設計規范》 | ||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | ||
級 別 | 工業級 | 顯示方式 | 無 (可選配液晶顯示) |
工作電壓 | DC 12－30V | 外殼材質 | 鋁合金鑄體 |
精 度 | ≤±3% | 聲光報警 | LED燈+≥85dB (選配) |
響應時間 | ≤30S（T90） | 繼 電 器 | 1組(1A/24VDC) (選配) |
重 復 性 | ≤±2% | 防爆等級 | ExdⅡCT6 Gb |
線性誤差 | ≤±2% | 防爆證號 | CNEx19.1790X |
零點漂移 | ≤±1%（F.S/年） | 防護等級 | IP66 |
工作溫度 | ～+50℃(特殊要求請咨詢) | 計 量 證 | 可選 |
工作濕度 | ≤95%RH無結露 | 線 制 | 四線制（總線式） |
工作壓力 | 86～106Kpa | 固定位置 | 2處 |
功 耗 | ≤1.5W （DC 24V） | 進 線 口 | M20*1.5 |
尺 寸 | 168mm×140mm× | 出 線 口 | M20*1.5 |
覆蓋半徑 | ≤7.5米 | 設計壽命 | 2～5年（根據傳感器而定） |
重 量 | 約1.3KG | OEM貼牌 | 可 |
附 件 | 包裝盒、說明書、合格證、出貨單、各一份 | ||
四、應用場所
石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、自來水廠、醫藥車間、煙草公司、大氣環境監測、科研院校、樓宇建設、消防報警、污水冶理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、地下燃氣管道檢修、室內空氣質量檢測、航空航天、食品加工、殺菌消毒、冷凍倉庫等。
五、訂購說明
型 號 | SGA-500A | SGA-500B | SGA-500C | SGA-500D | SGA-500E | SGA-500F |
檢測氣體 | 各種可燃及有毒氣體（詳細請咨詢深國安銷售人員） | |||||
檢測原理 | 催化燃燒、半導體、電化學、紅外線、PID光電離子、熱傳導式 | |||||
顯 示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | 無顯 | 無顯 | 無顯 |
輸出信號 | RS485 | 4-20mA | 無線 | 無線 | RS485 | 4-20mA |
線 制 | 4線 | 2線或3線 | 無線 | 無線 | 4線 | 2線或3線 |
繼電器（選配） | 1組 | 2組 | 1組 | 1組 | 1組 | 1組 |
※深國安另有便攜式一氯乙醛氣體檢測儀、4-20MA、RS-485、RS-232、0-5V等信號輸出的氣體傳感器、氣體檢測模塊可以提供。詳細請來電咨詢！
