智能型TVOC氣體感器模組（0-5V電壓和TTL串口雙信號輸出）-深國安
產品分類 : TVOC檢測儀
型號 : SGA-700-TVOC
產品描述 : SGA-700-VOC智能型VOC氣體傳感器模組是深國安電子為解決客戶對不同氣體、不同量程、不同行業需求所研發的一款跨時代氣體檢測產品。SGA-700-VOC智能型VOC氣體傳感器模組不像普通的傳感器那樣：信號小（輸出nA級信號） 、一致性差（每個傳感器的輸出值都不同）、易受溫濕度環境干擾。也不像氣體檢測儀那樣：體積大、價格昂貴。深國安運用多年技術經驗，先將氣體傳感器進行信號放大、數據處理、智能計算后，再進行溫濕度全量程補償、外加99.999%純度的標準氣體校正。因此，體積更小、價格更低、性能更穩定。客戶購買后，無需任何操作，可直接采集處理后的標準信號，上傳到控制主機、PLC等系統上。方便快捷、節約成本。

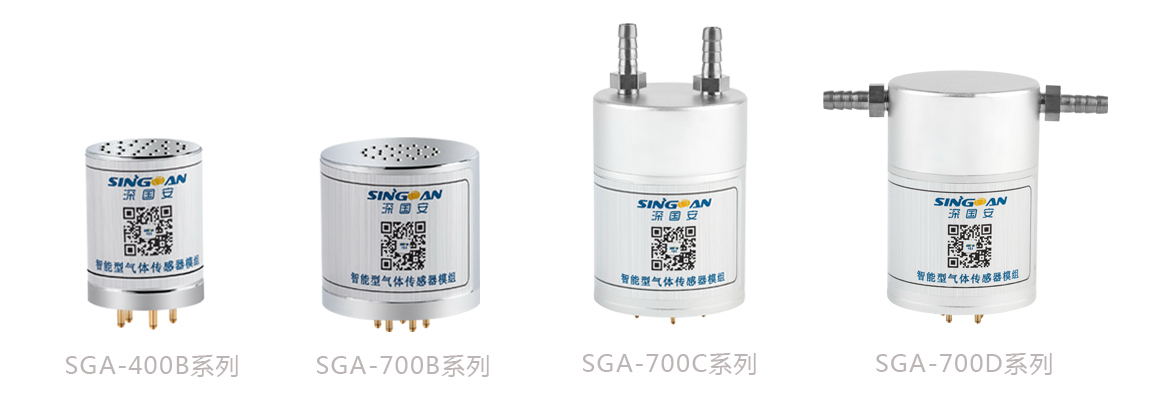

SGA-700-TVOC氣體感器模組
一、SGA-700-TVOC氣體感器模組產品簡介
SGA-700-VOC智能型VOC氣體傳感器模組是深國安電子為解決客戶對不同氣體、不同量程、不同行業需求所研發的一款跨時代氣體檢測產品。SGA-700-VOC智能型VOC氣體傳感器模組不像普通的傳感器那樣：信號小（輸出nA級信號） 、一致性差（每個傳感器的輸出值都不同）、易受溫濕度環境干擾。也不像氣體檢測儀那樣：體積大、價格昂貴。深國安運用多年技術經驗，先將氣體傳感器進行信號放大、數據處理、智能計算后，再進行溫濕度全量程補償、外加99.999%純度的標準氣體校正。因此，體積更小、價格更低、性能更穩定。客戶購買后，無需任何操作，可直接采集處理后的標準信號，上傳到控制主機、PLC等系統上。方便快捷、節約成本。
SGA-700-VOC智能型VOC氣體傳感器模組可直接輸出0.4-2V、0-1.6V、0-4V、0-5V等電壓信號，還預留有串口信號，且產品直徑只有33.5mm，是目前市場上體積最小、功能最強大的一款產品。因其出色的性能和可靠性，廣泛應用于科研、氣體監測等領域。
二、SGA-700-TVOC氣體感器模組產品特點
● 可對應上百種可燃及有毒氣體；
● 本質安全型電路設計，可帶電熱拔插操作；
● 市面上最小的氣體傳感器模組，直徑僅有33.5mm；
● 專業精選、原裝進口，兼容紅外、電化學、催化、半導體等多種傳感器；
● 自帶溫度補償，出廠精準標定，使用時無需再標定；
● 電壓和串口同時輸出特點，方便客戶調試及使用；
● 最簡化的外圍電路，生產簡單、操作方便；
三、SGA-700-TVOC氣體感器模組產品參數
檢測氣體 | 揮發性有機化合物氣體 | ||
化 學 式 | VOC | ||
檢測原理 | PID光電離子、半導體式 | ||
量 程 | 0－2、20、50、100、200、1000、2000、5000、10000PPM可選（更多量程請咨詢） | ||
分 辨 率 | 0.001PPM、0.01PPM、0.1、1PPM（根據量程和傳感器而定） | ||
輸出信號 | 0.4-2VDC(常規)、0-1.6VDC、0-4VDC、0-5VDC可選 | ||
設計標準 | GB50493-2009《石油化工企業可燃氣體和有毒氣體檢測報警設計規范》 | ||
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | ||
數字信號格式 | 數據位：8 停止位：1 校驗位：無 | ||
工作電壓 | 5V±1% | 外殼材質 | 鋁合金 |
精 度 | ≤±3% | 防爆等級 | 本質安全型 |
響應時間 | ≤30S（T90） | 防護等級 | IP65 |
重 復 性 | ≤±2% | 預熱時間 | 30S |
線性誤差 | ≤±2% | 輸出接口 | 7PIN |
零點漂移 | ≤±1%（F.S/年） | 波 特 率 | 9600 |
工作溫度 | ～+50℃(特殊要求請咨詢) | 安裝方式 | 7腳拔插式 |
工作濕度 | ≤95%RH無結露 | 重 量 | 200g |
工作壓力 | 86～106Kpa | 設計壽命 | 2～5年（根據傳感器而定） |
功 耗 | ≤50mA(催化≤100mA) | 尺 寸 | Φ33.5*31mm (引腳除外) |
四、SGA-700-TVOC氣體感器模組使用注意事項
智能型氣體傳感器模組設計有7只管腳，采用插拔方式安裝在傳感器插座上，為保證連接可靠，應當選擇使用專用插孔。插孔應當按管腳對應方式布置，插孔應當垂直安裝，焊接牢固。根據用戶的特殊要求，可以不使用管腳拔插方式，而采用外部引線方式，引線型號為ZR-BVR0.75，線長一般不超過150mm。在非防爆場所，可以帶電熱插拔。在有防爆要求的工作現場，安裝前，必須關閉傳感器所連接設備的電源。
