深國安煙氣在線監測技術解決方案及產品推薦
產品分類 : 煙氣在線監測系統
型號 : SGA-900-YQ
產品描述 : 為改善大氣環境空氣質量，堅決打贏藍天保衛戰。就進一步深化改革鍋爐污染治理，削減氮氧化物排放，河北大氣污染防治工作領導小組發布了《關于開展燃?xì)忮仩t氮氧化物治理工作的通知》，對于全省的燃?xì)忮仩t，基本上沒有進行氮氧化物的治理，造成年排放氮氧化物約3.85萬噸，平均濃度150mg/m3，氮氧化物年均濃度偏高。
深國安煙氣在線監測
技術解決方案及產品推薦
一， 煙氣在線監測背景
二， 煙氣的主要成分
三， 智能型煙氣監測專用氣體傳感器
四， 智能型煙氣監測傳感器的特點
五， 智能型煙氣監測傳感器技術原理
六， 常見煙氣監測技術指標
6.1常見煙氣監測三種參數
6.2常見煙氣監測四種參數
6.3常見煙氣監測十種參數
七， 煙氣監測相關產品推薦
八， 煙氣監測專用傳感器設計標準
九， 煙氣監測專用智能傳感器的行業應用
十， 運用案例

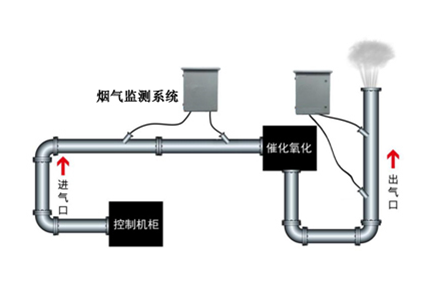

一、煙氣在線監測背景
為改善大氣環境空氣質量，堅決打贏藍天保衛戰。就進一步深化改革鍋爐污染治理，削減氮氧化物排放，河北大氣污染防治工作領導小組發布了《關于開展燃?xì)忮仩t氮氧化物治理工作的通知》，對于全省的燃?xì)忮仩t，基本上沒有進行氮氧化物的治理，造成年排放氮氧化物約3.85萬噸，平均濃度150mg/m3，氮氧化物年均濃度偏高。而北京市已完成燃?xì)忮仩t改造，且取得成效，其氮氧化物排放濃度控制在30mg/m3以?xún)?nèi)；天津市氮氧化物排放濃度控制在80mg/m3以?xún)?nèi)；
因此，對于氮氧化物的監測治理，對現有的非電燃?xì)庹羝仩t、熱水鍋爐、層燃爐和拋煤機爐全部完成低氮燃燒改造，到2020年6月底前，煙塵、二氧化硫和氮氧化物達到5mg/m3、10mg/m3、 30mg/m3， 新建燃?xì)忮仩t同步安裝低氮燃燒裝置并達到排放標準要求。20蒸噸/小時及以,上燃?xì)忮仩t要安裝大氣污染源自動監控設施，并與環保部門聯網，同時安裝分布式控制系統(DCS系統)。20蒸噸/小時以下燃?xì)忮仩t要安裝氮氧化物尾氣分析儀，現場檢查應能夠提供至少一年以上排放監測數據。
2019年10月底前完成總臺數的三分之二，2020年6月底前全部完成低氮改造任務。
各地要按照大氣污染綜合治理要求，開展專項督查和執法檢查，對到期未完成治理任務的一律責令企業停產治理，加強已完成項目的日常監管，確保穩定達標排放。對超標排放、弄虛作假、擅自停運環保設施、偷排偷放等問題，限期整改并依法處罰;存在違法行為的，追究相關人員刑事責任。

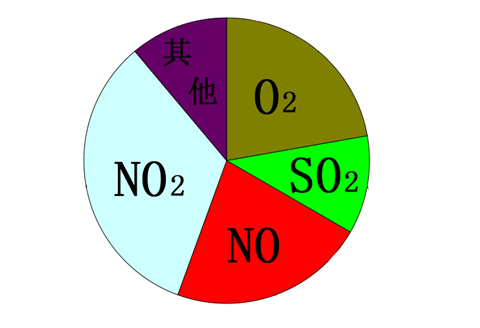

二、煙氣的主要成分

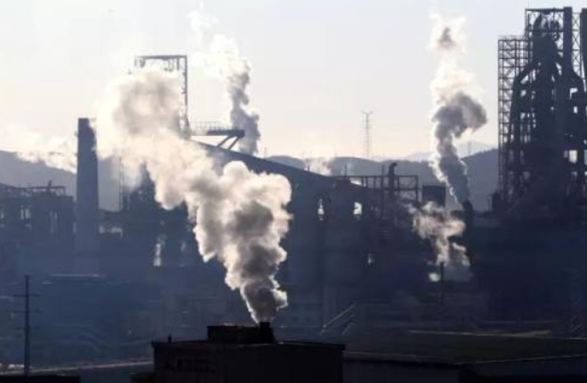

煙氣主要產生于工業生產的煙囪排放，是氣體和煙塵的混合物。煙氣成分復雜，涉及到的氣體包括了NO、NO2、SO2、CO、CO2、O2、HC、揮發性氣體、水蒸氣。

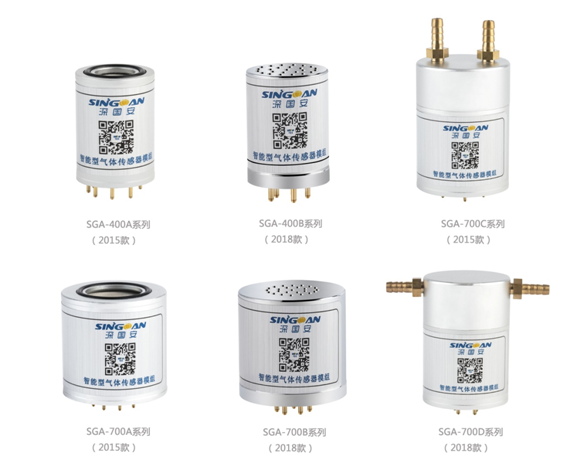

三、智能型煙氣監測專用氣體傳感器
深國安煙氣監測專用智能型氣體傳感器是深國安運用多年經驗技術而開發的一款智能型氣體傳感器。核心采用原裝進口氣體傳感器，通過采用專業配氣儀、紅外分析儀、老化設備、恒溫恒濕箱等專業設備的開發，用戶在使用時無需其他任何操作，只需要供電采集輸出的標準信號即可。
針對煙氣連續在線監測的需求，通常其需要監測的目標氣體有好幾種，如NO、O2、SO2、NO2等氣體。使用深國安煙氣監測專用的智能型氣體傳感器模組則可統一集成四種目標氣體的傳感器。
因深國安煙氣傳感器模組尺寸大小統一、使用方法統一、針腳定位統一、采樣方式統一，且統一輸出標準信號，方便用戶進行采集。
深國安煙氣監測專用智能型氣體傳感器模組的使用，可為用戶集成省去了前期開發的麻煩、經驗不足的缺點、同時也節省了時間和研發成本，大大方便了用戶煙氣連續在線檢測的需求。

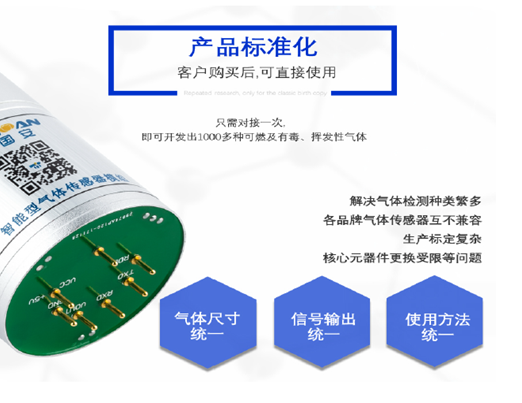

四、 智能型煙氣監測傳感器的特點
深國安智能型煙氣監測專用氣體傳感器模組體積小、重量輕、精度高、穩定性強，出廠已經過深國安二次開發標定，解決了原始傳感器輸出小、受溫濕度影響大、不穩定等缺點，用戶在使用時無需標定，即插即用，采集輸出的標準信號即可。
同時，深國安煙氣監測專用氣體傳感器模組還可組合1-4種、1-6種、1-10種的目標氣體。產品智能化、標準化、模塊化的設計，用戶采集標準信號使用時，只需要一次對接深國安智能型氣體傳感器模組，正常使用通訊后，后續即可對應深國安上千種目標氣體的傳感器模組以及目標氣體的氣體檢測量程，需要監測哪種氣體，插入該氣體的智能型氣體傳感器模組即可，一勞永逸。
使用深國安煙氣智能型氣體傳感器模組還方便后續的維護、目標氣體的更換等等，大大方便用戶的使用需求。
五、 智能型煙氣監測傳感器技術原理
深國安SGA-700系列煙氣監測專用智能型氣體傳感器核心采用原裝進口一線品牌的氣體傳感器，根據監測目標氣體的不同，量程的不同、分辨率的不同、技術原理的不同，運用深國安自身的技術經驗，為用戶選用最合適的氣體傳感器。
深國安煙氣監測專用智能型氣體傳感器模組兼容了電化學、紅外線、催化燃燒、半導體、PID、MOS等不同技術原理的氣體傳感器。根據監測目標氣體的不同，選用最合適技術原理的傳感器。
如常見監測煙氣中的氮氧化物，則通常會采用電化學技術原理的進口傳感器。經過深國安二次開發集成，形成深國安智能型氮氧化物傳感器模組。形成的氮氧化物傳感器模組可直接運用于檢測現場檢測氮氧化物的氣體濃度。
那么其技術原理是什么呢？氮氧化物傳感器在工作時主要是通過消耗電化學傳感器內部的電解液來進行工作，通過氧化還原反應消耗電解液進而反饋當前的氣體濃度值。也可以理解為是將氣體發生反應的化學信號轉換成電信號。
六、 常見煙氣監測技術指標
6.1常見煙氣監測三種參數
6.2常見煙氣監測四種參數
6.3常見煙氣監測十種參數
煙氣監測由于其成分復雜，除常規監測的氣體NO、NO2、O2、SO2外，還會監測CO、CO2、HC、NOx、HF、HCL、NH3等目標氣體。因此在使用深國安智能型氣體傳感器模組時可根據目標氣體的增減來插入目標氣體的智能型傳感器模組。
根據檢測的目標氣體選用不同技術原理的傳感器，如紅外線、電化學、PID技術原理等可選擇。其次是目標氣體的檢測量程，如監測氮氧化物的0-1、10、50、100、200、500、1000、2000ppm等量程可選；二氧化硫0-1、0-10、0-100、0-200ppm等量程可選；氧氣0-25%VOL、30%VOL等量程可選。
七、 煙氣監測相關產品推薦

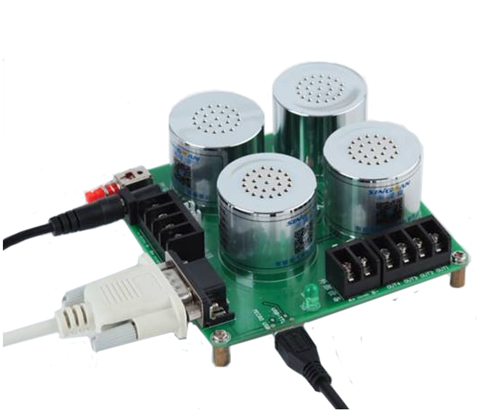

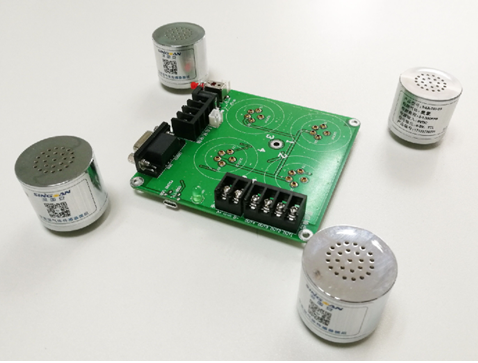

7.1煙氣監測四參數模塊
1. 產品24V供電，可輸出RS485、RS232、USB轉TTL、4-20mA等；
2. 可插入最多四組煙氣監測專用智能型氣體傳感器模組，如NO、NO2、O2、SO2等；
3. 即插即用，支持?jǐn)U散式、泵吸式（一體泵吸上下通、一體泵吸左右通）采樣；
4. 產品體積小、重量輕，標準化、模塊化設計，方便用戶集成，只需對接一次，后續即可對應更多目標氣體，一勞永逸；

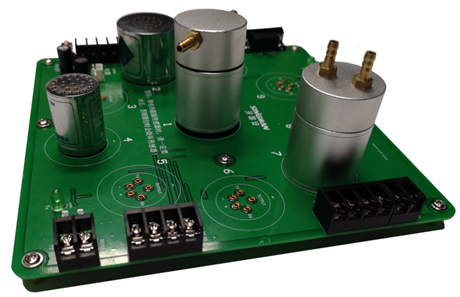

7.2煙氣監測十參數模塊
1. 產品24V供電，可輸出RS485、RS232、USB轉TTL、4-20mA等；
2. 可插入最多十組煙氣監測專用智能型氣體傳感器模組，如NO、NO2、NOx、O2、SO2、CO、CO2、HC、揮發性氣體等，方便用戶集成；
3. 即插即用，需要監測哪種氣體就插入該目標氣體的傳感器模組同時也更方便后續的維護；
7.3煙氣監測智能盒
1. 產品24V供電，可輸出RS485-RTU、232、USB 三種信號，并可接外部設備；
2. 可插入最多四組煙氣監測專用智能型氣體傳感器模組；
3. 內置進口真空泵，提供穩定、持久氣流，更方便煙氣實時監測；
4. 專利外觀、專利設計，采集標準輸出的信號，即可進行集成使用；

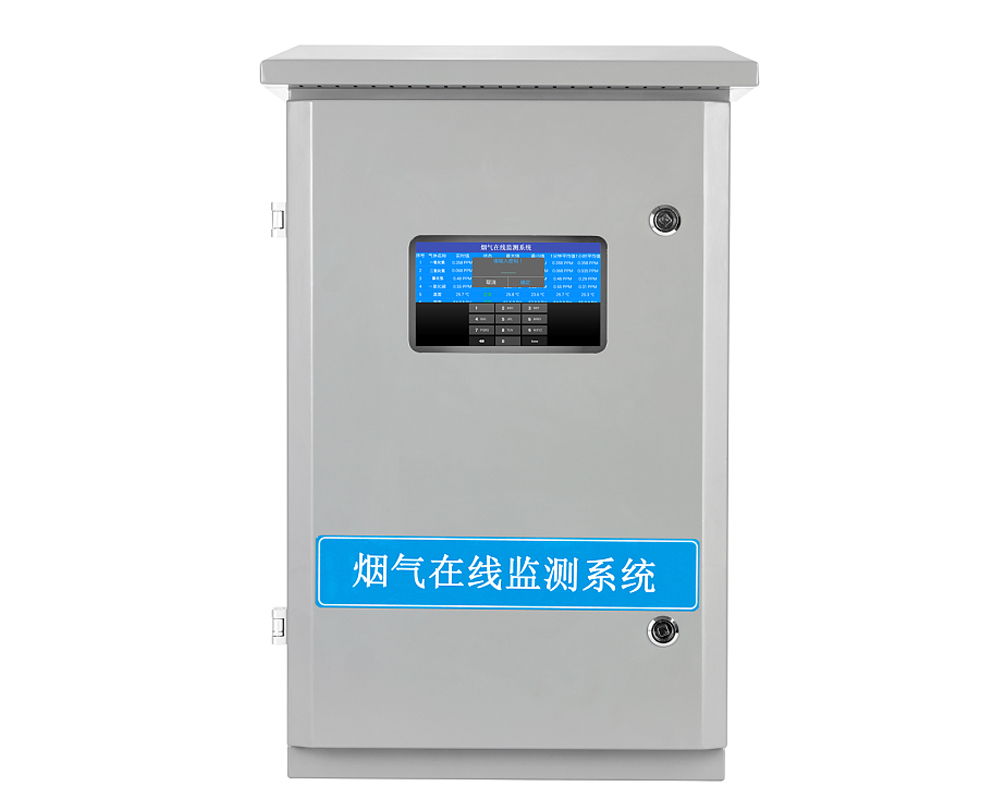

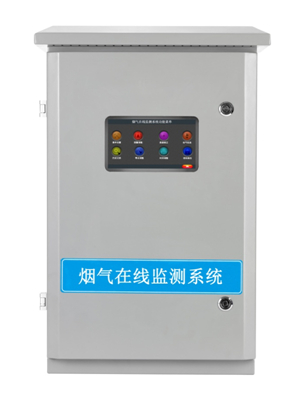

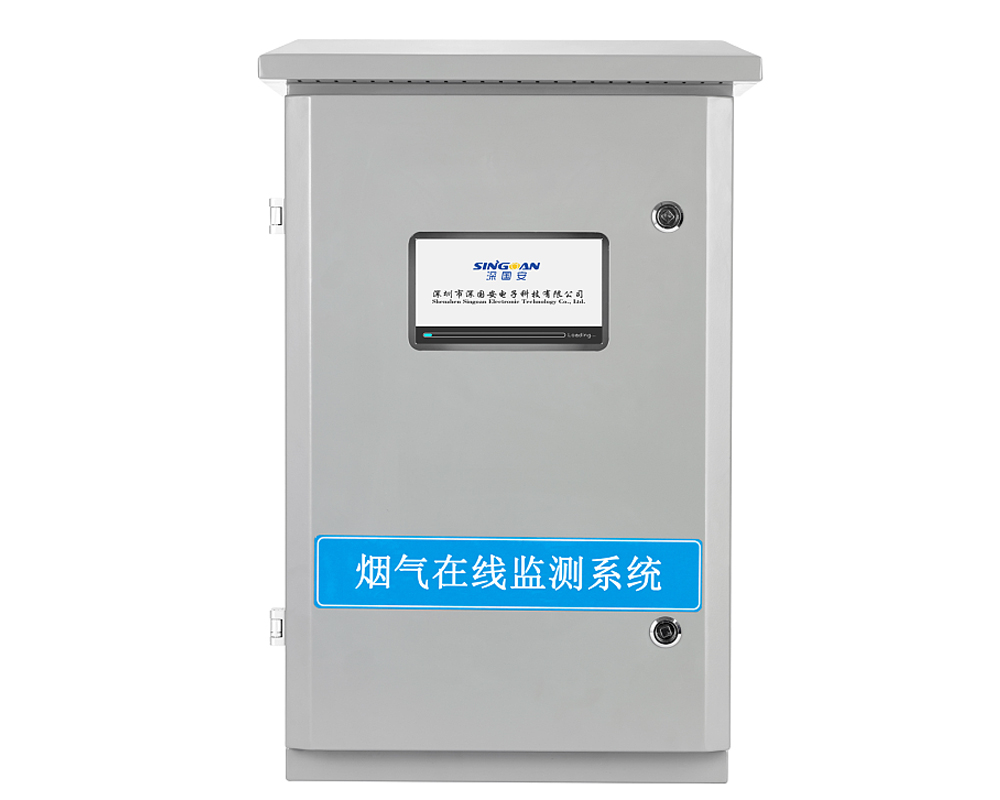

7.4煙氣連續排放在線監測系統
1.集成煙氣監測1-6種目標氣體，溫濕度、PM2.5、PM10、風速、風向等。
2.主動采樣，氣路多重過濾，高效除塵除濕，確保監測數據穩定有效。
3.自帶空氣中零點校準功能，確保產品不誤報。
4.高清觸摸屏實時顯示各項監測數值，支持K值調整，基準線調整，確保檢測數值穩定；支持恢復出廠設置，避免誤操作等功能。
5.兼容催化燃燒、電化學、紅外線、PID、MOS等多種技術原理。
6.戶外專用機箱，防水，防塵，堅固耐用；
7.氣體工程學設計，數據精準可靠；
八、煙氣監測專用傳感器設計標準
深國安煙氣監測專用智能型氣體傳感器參照固定污染源、火電廠、鍋爐、水泥廠等相關排放標準。如下：
HJ/T76-2007《固定污染源排放煙氣連續監測系統技術要求及監測方法》HJ/T75-2007《火電廠煙氣排放連續監測技術規范》
HJ/T 397-2007《固定源廢氣監測技術規范》
HJ/T48-1999《煙氣采樣器技術條件》
GB13271-91 《鍋爐大氣污染物排放標準》
GB9078-1996《工業爐窯大氣污染物排放標準》
GB13223-2011《火電廠大氣污染物排放標準》
GB16171-1996《煉焦?fàn)t大氣污染物排放標準》
GB4915-1996《水泥廠大氣污染物排放標準》
JJG 968-2002《煙氣分析儀》
九、煙氣監測專用智能傳感器的行業應用
煙氣在線監測系統、火電廠煙氣監測、焦化廠煙氣監測、鋼鐵廠煙氣監測、煤炭廠煙氣監測、鍋爐煙氣監測、爐窯煙氣排放監測、脫硫脫硝在線監測、尾氣監測、氨逃逸在線監測、廠界污染源監測、固定污染源在線監測、空氣質量監測等等。

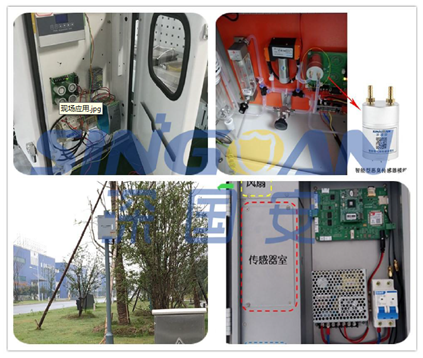

十、運用案例
