SGA-100X系列
十參數模塊
一、產品簡介
SGA-100X系列十參數模塊是深國安電子運用十多年的氣體檢測行業經驗和深國安獨有專利算法，自主研發生產的一款標準化、模塊化的大氣環境監測產品；客戶可根本需要，選擇1-10種大氣環境監測指標，統一24V供電，標準RS485-RTU輸出，方便客戶對接使用；產品采用國際領先的最新傳感技術和方便維護的拔插式設計，具有分辨率高、檢出限低、數據穩定、維護成本低等特點；產品廣泛應用在微型空氣質量監測站、大氣環境監測儀、廠界污染源在線監測系統、園區有組織或無組織排放等領域。
深國安十參數模塊功能強大，靈活性強；支持1-6種不同氣體以及PM2.5、PM10、溫度、濕度在內的最多10個參數指標的檢測，所有檢測氣體的量程和精度不限，小到1PPB、1ug/m3，大到1PPM、1mg/m3、1%LEL、1%VOL均可定制；核芯四電級高精度氣體傳感器經深國安二次開發而成后，通過信號放大、溫濕度補償、采樣等步驟后，配與深國安獨特專利算法，使得深國安多參數大氣檢測模塊的所有監測參數以及指標均符合環保部和政府單位的相關要求；客戶可根據采樣方式選配擴散式或一體泵吸式兩種氣室結構；
深國安十參數模塊功能強大，配置齊全；可選配大屏幕液晶顯示屏，實時顯示檢測的氣體名稱、氣體單位、現場濃度值等信息，實現數據存儲、數據校準、參數設置、查詢歷史數據、生成歷史曲線、系統復位等操作。
二、產品特點
●徹底解決微型空氣站行業門檻高、品質不可控的大問題。
●1-10種參數可以選配，功能強大；
●國外原裝進口四電級氣體傳感器，性能穩定，分辨率高；
●智能化拔插式氣體模組設計，維護方便；
●本安型電路設計，可帶電熱拔插操作，安全可靠；
●簡單集成，即可輕松實現微型空氣站的產品化；
●數據和國控站數據一致性好；
●體積小、重量輕、智能化、標準化、模塊化，方便產品二次對接；
●兼容紅外、電化學、催化、半導體、PID等不同原理傳感器；
●自帶溫度補償，出廠精準標定，使用時無需再標定；
●可選配液晶顯示及數據存儲功能、配置靈活；
●任何氣體尺寸統一、信號統一、用法統一；
●擴散式、泵吸式兩種采樣方式可選；
●可選配專屬標氣罩，由擴散式氣室變成泵吸式氣室；
●一體泵吸式氣室可選，方便泵吸式采樣；
● 只需對接一次，即可對應1000多種可燃、有毒和揮發性氣體，一勞永逸；
三、產品參數
產品名稱 | 十參數模塊 | |||||||||
產品型號 | SGA-100X系列 | |||||||||
采樣方式 | 擴散式（泵吸式可選） | |||||||||
支持參數 | 六氣 （氣體不限） | 兩塵 | 溫濕度 | |||||||
詳細指標 | 氣體1 | 氣體2 | 氣體3 | 氣體4 | 氣體5 | 氣體6 | 小顆粒物 | 大顆粒物 | ||
氣體種類 | 一氧化碳 | 二氧化氮 | 二氧化硫 | 臭氧 | TVOC | 硫化氫 | PM2.5 | PM10 | 溫度 | 濕度 |
量 程 | 0-20PPM | 0-10PPM | 0-1PPM | 0-1PPM | 0-20PPM | 0-10PPM | 0-1000 ug/m3 | 0-1000 ug/m3 | （-40~+80℃） | 0-100%RH |
分辨率 | 0.01PPM | 0.001PPM | 0.001PPM | 0.001PPM | 0.001PPM | 0.001PPM | 1ug/m3 | 1ug/m3 | 0.1℃ | 0.1%RH |
精 度 | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±5% | ±5% | ±0.3% | ±3% |
響應時間 | 30S | 30S | 30S | 30S | 30S | 30S | 30S | 30S | 30S | 30S |
技術原理 | 電化學 | 電化學 | 電化學 | 電化學 | 電化學 | 電化學 | 激光散射 | 激光散射 | CMOS | CMOS |
理論壽命 | 2-3年 | 2-3年 | 2-3年 | 2-3年 | 2-3年 | 2-3年 | 3-5年 | 3-5年 | 3-5年 | 3-5年 |
供 電 | 24V | |||||||||
信號輸出 | RS485-RTU | |||||||||
通訊協議 | 8 位數據位，1 位停止位，無校驗 | |||||||||
波 特 率 | 9600 | |||||||||
工作溫度 | （-20℃～+50℃） | |||||||||
工作濕度 | ≤95%RH 無結露 | |||||||||
工作壓力 | 86～106Kpa | |||||||||
設計標準 | GB50493-2009《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》 | |||||||||
執行標準 | 《環境空氣質量標準》 （GB 3095-2012) 《環境空氣質量評價技術規范》（試行）（HJ663-23） 《環境空氣氣態污染物(SO2、NO2、O3、CO)連續自動監測系統技術要求及檢測方法》 （HJ-654-2013） 《大氣污染物綜合排放標準》（GB 16297-1996） 《石油化學工業污染物排放標準》（GB 31571-2015） 《固定污染源排氣中非甲烷總烴的測定》（HJT 38-199） Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | |||||||||
尺寸 | 160x102.5mm | |||||||||

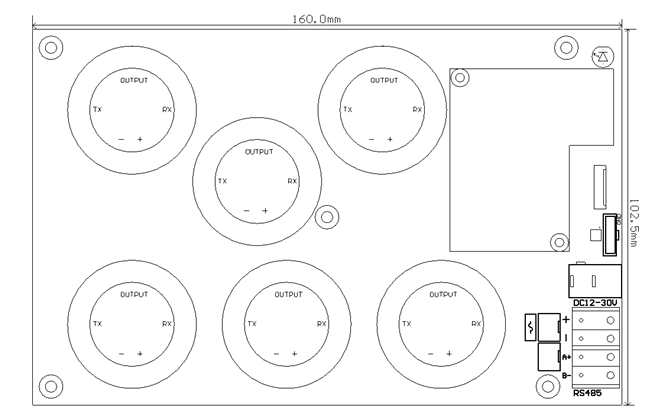

四、產品尺寸圖
五、應用場所
大氣環境監測、無人機、工業機器人、儀表研發、過程化控制、應急設備、氣體變送器、氣體分析儀、煙氣尾氣排放實時監測、物聯網、廠界等。
